产品描述

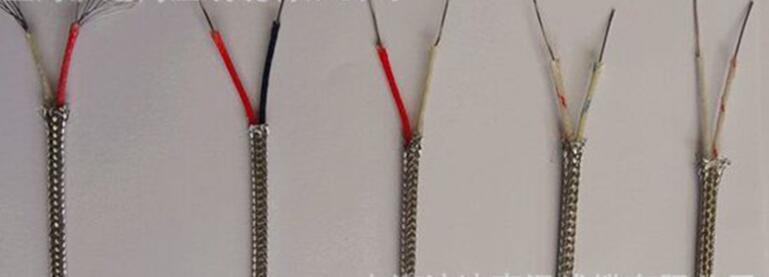

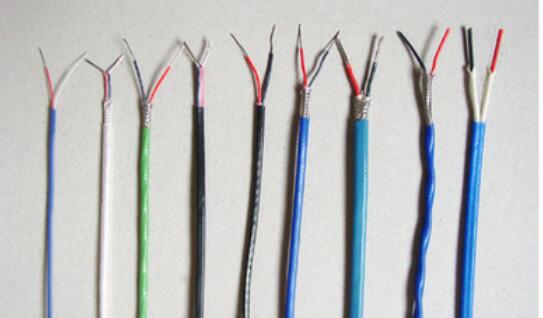

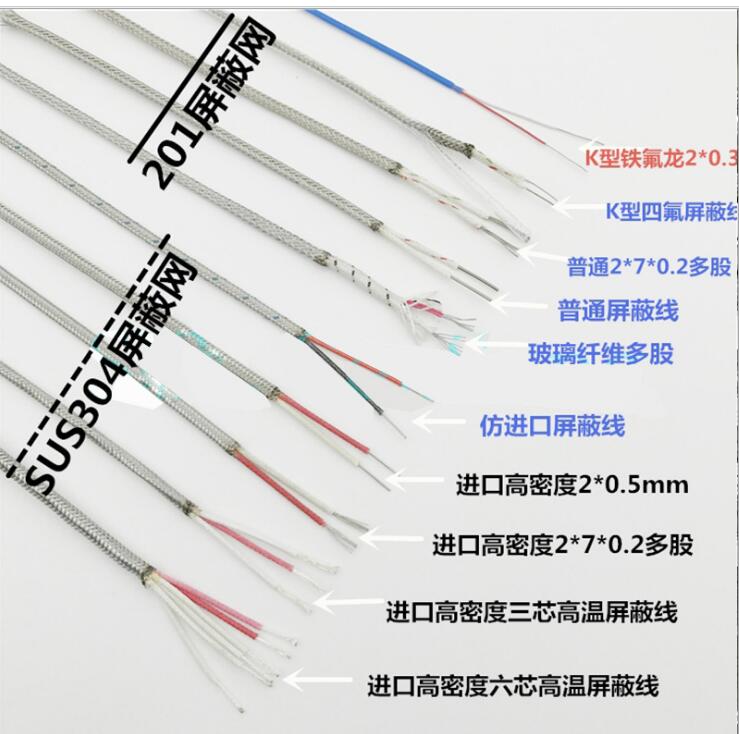

耐高温热电偶线 热电偶线 屏蔽线 测温线 补偿导线 K E J T PT100
使用补偿导线的目的：
（1）将热电偶的参考端从高温处移到环境温度较稳定的地方。
（2）节省大量的用于制造热电极的贵重和稀有金属材料。
（3）使用补偿导线便于安装和线路的敷设。
（4）用较粗直径和导电系数大的补偿导线代替热电极，可以减少热电偶回路电阻，利于测量和自动控制。
常用的补偿导线有以下几种：
| 补偿导 线型号 | 配用热 电偶的 分度号 | 补偿导线合金丝 | 绝缘层 着色 | 100℃时允差（ ℃） | 200℃时允差（ ℃） | ||||
| 正极 | 负极 | 正极 | 负极 | 普通级 | 精密级 | 普通级 | 精密级 | ||
| SC | S | SPC（铜） | SNC（铜镍） | 红 | 绿 | ±5 | ±3 | ±5 | - |
| KC | K | KPC（铅） | KNC（铜镍） | 红 | 蓝 | ±2.5 | ±1.5 | - | - |
| KX | K | KPX（镍铬） | KNX（镍硅） | 红 | 黑 | ±2.5 | ±1.5 | ±2.5 | ±1.5 |
| EX | E | EPX（镍铬） | ENX（铜镍） | 红 | 棕 | ±2.5 | ±1.5 | ±2.5 | ±1.5 |
| JX | J | JPX（铁） | JNX（铜镍） | 红 | 紫 | ±2.5 | ±1.5 | ±2.5 | ±1.5 |
| TX | T | TPX（铜） | TNX（铜镍） | 红 | 白 | ±1.0 | ±0.5 | ±1.0 | ±0.5 |
用于将热电偶冷端延长至远离高温且温度比较稳定的地方的 一种专用导线。实质上是由两种不同的金属组成的热电偶。在一定温度范围内 ，它的热电特性与主热电偶的热电性质基本相同。用补偿导线与热电偶的冷端连结，就可以将热电偶输出的温度信号传输到远离数 十米的控制室里，送给显示仪表或控制仪表。这就相当于把热电偶延长到温度恒定的地方，解决了热电偶冷端在热设备附近造成的高温和温度不稳定问题。 使用方便，是热电偶安装中经常采用的。它们是专用导线，一种类型的补偿导线只能同相应的一类热电偶配套使用，而且正、负极性不可接反。
初偿导线分一般用和耐热用两种，前者使用的温度范围为-20℃— 100℃，后者则为-40℃—200℃。对于镍铬—考铜等一类用廉价金属制成的热 电偶，则可用其本身材料作补偿导线。
